midas SoilWorks

7Smart七大智能>領先全球的工程解決方案

SoilWorks完整滿足邊坡、開挖、隧道、滲流、壓密、動力分析與樁基礎等大地工程分析需求。不僅包含有限元素法，還包括邊坡穩定切片法、單向度壓密分析、樁基礎分析功能等。AutoCAD全相容介面操作方式超乎想像的簡單、有效率，可分散減少工程師的工作量，將CAD部分交給繪圖人員即可，公司營運更具彈性。全中文介面及手冊，原廠教育訓練及技術諮詢，任何人均可輕鬆上手。

從建模到計算書產生的整個分析流程，即使是初學者也可快速得到精確的分析結果

七大智能應用領域

  • 壩體滲流急洩降及滿水位分析
  • 截水牆分析
  • 1D及2D粘土壓密沉陷、砂土即時沉陷
  • 預壓密施工階段分析
  • 預壓土高度設計
  • 考量壓密後強度增加之極限填土高計算 - 切片法邊坡穩定耦合分析
  • 垂直/水平穩定性排樁分析
  • 樁位移及反力計算
  • 2D等效線性土壤結構互制動力分析
  • 震動歷時分析

智能建模

  • 可直接從AutoCAD複製貼上
  • 提供與CAD相同的繪圖及編輯指令
  • 提供與CAD相同的快速鍵功能
  • 可簡便的建立與CAD相同形狀的複雜模型
  • 不必受限程式功能而簡化模型
  • 減少學習曲線，無須特別學習也可即刻建模

智能幾何面

  • 搜尋閉合區域自動產生幾何面
  • 拖曳方式快速指定材料特性
  • 生成面後可快速刪除多餘的幾何線
  • 使用者可自定義材料資料庫

智能分析

  • 隧道：各種Ko變化的便利參數分析
  • 邊坡：補強 / 無補強及乾季 / 雨季多種條件同時分析，安全係數檢核報告
  • 軟弱地盤：臨界填土高度計算之初步分析、排水材料種類與間距的參數分析、預壓密填土高度之參數分析
  • 樁基礎：不同基礎形式/尺寸同時分析
  • 應力-滲流耦合分析及考慮地下水位變化之邊坡穩定分析
  • 考慮軟弱地盤強度隨時間增加可與圓弧滑動分析同時進行
  • 考慮水位變化的土壩穩定分析
  • 各模組結果匯入分析

智能報告書

  • 可輸出文字格式及表格格式結果
  • 可自動查找及標示最大最小值
  • 報告書產生功能可將不同分析工況的結果一併自動產生
  • 提供設計規範可將分析前指定的檢核項目與之比較
  • 將主要的分析結果自動產生高品質的Word格式報告書
  • 報告書自動產生機能中可將整理結果的反覆作業極簡化，提高作業效率

智能檢核

  • 形狀檢核：產生模型寬度高度等之檢核，提醒不同形式模型應有的邊界寬提示
  • 網格檢核：全體網格數量（節點、元素）輸出、網格品質檢核、網格品質影響分析精度及網格精密度檢核
  • 材料檢核：大地及結構材料輸入值範圍確認
  • 邊界條件檢核：束制條件、材料屬性變更檢核
  • 施工階段檢核：整體施工階段、載重及應力分配率檢核
  • 可快速提升初 / 中級者之分析能力，並可事先檢核防止分析錯誤，例如邊界條件未設定，參數設置錯誤等，可 從模型檢核報表中快速預覽盡可能減少對軟體的熟悉程度的影響及輔助自我學習

智能網格

  • 自動劃分結構及大地材料網格
  • 無須掌握劃分網格的知識也能劃分疏密合適的網格
  • 減少因理論基礎不足及操作不當引起的失誤

智能邊界

  • 自動搜尋模型邊界面生成束制條件
  • 動力分析自動產生彈性/粘性邊界
  • 便利的編輯功能可快速修改邊界

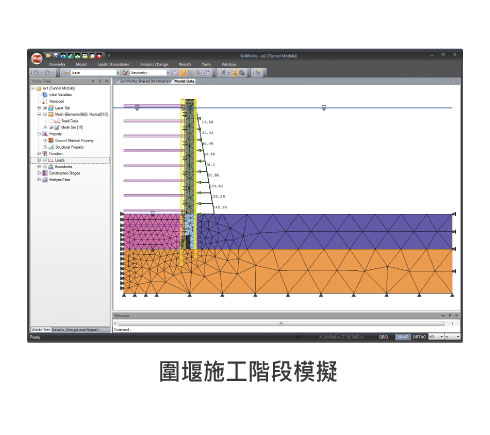

有限元應力應變分析>含於開挖│變形模組

應用領域

  • 施工階段鄰近結構影響分析
  • 施工階段橋梁基礎穩定分析
  • 橋台基樁側向位移分析
  • 施工階段臨時結構穩定分析
  • 施工階段地下結構穩定分析
  • 施工階段滲流力穩定分析

分析

  • 施工階段分析
  • 靜力非線性分析
  • 高階土壤組合律- 彈性
  • / Mohr-Coulomb
  • / Hoek-Brown
  • / Duncan-Chang
  • 滲流結果耦合分析
  • 模型檢核

提供結果

  • 提供單工況及載重組合結果
  • 提供應力和內力結果
  • 提供文字檔、Word、表格、圖形結果
  • 內建相鄰結構容許位移管理標準
  • - Bjerrum容許角變位分析
  • - Skempton及MacDonald
  • - Sower
  • - Wilun&Starzewski
  • - Boscardin&Cording

開挖│變形模組 隧道設計及檢核分析

應用領域

  • 各種隧道形式的安全性分析
  • 襯砌內力分析
  • 施工對鄰近結構的影響分析
  • 滲流對隧道的影響分析

分析

  • 不同Ko值參數分析
  • 可考慮變斷面襯砌
  • 施工階段分析
  • 靜力非線性分析
  • 提供高階土壤組合律- 彈性、
  • von Mises、Tresca、
  • Mohr-Coulomb、
  • Hoek-Brown、
  • Duncan-Chang、
  • Drucker Prager、
  • D-min等材料模型
  • 滲流-結構耦合分析

提供結果

  • 提供單工況及載重組合結果
  • 提供應力和內力結果
  • 提供文字檔、Word、表格、圖形結果
  • 自定義隧道容許位移、噴凝土、岩栓容許應力檢核
  • 內建位移準則檢核鄰近結構
  • - Bjerrum容許角變位分析
  • - Skempton及MacDonald
  • - Sower
  • - Wilun&Starzewski
  • - Boscardin&Cording

邊坡模組>邊坡穩定分析

應用領域

  • 路塹邊坡穩定性檢核
  • 堆積邊坡穩定性檢核
  • 軟弱土層填土高穩定分析
  • 橋台基樁側向穩定
  • 大壩 / 路堤穩定性檢核
  • 考慮降雨強度的邊坡穩定檢核
  • 考慮地錨、土釘、岩栓、地工格網的穩定性分析

分析

  • 可生成圓弧破壞面、非圓弧破壞面、自動搜尋破壞面
  • 提供Janbu、Bishop、Fellenius極限平衡法(LEM)
  • 提供有限元強度折減法(SRM)
  • 提供有限元素極限平衡之應力分析法(SAM)
  • 可同時進行乾季 / 雨季 / 地震載重分析
  • 可直接查看預想的破壞面
  • 可考慮強度隨深度變化之影響
  • 可考慮降雨強度及滲流之影響
  • 可考慮地震載重的影響
  • 可考慮地錨、土釘、岩栓、地工格網之影響

提供結果

  • 可統一輸出各種分析方法的分析結果
  • 提供最小安全係數輸出
  • 提供文字檔、Word、表格、圖形結果
  • 自定義容許安全係數檢核邊坡穩定

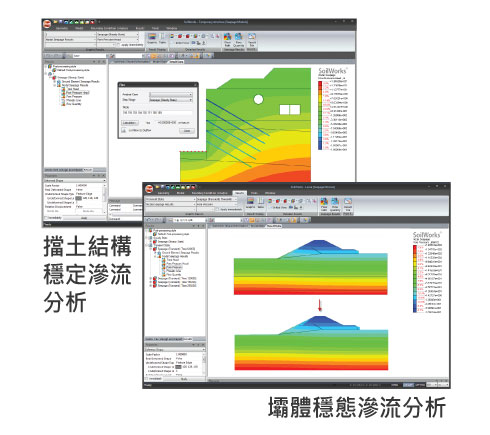

滲流模組>滲流分析及滲流場、應力場(隧道、邊坡等)耦合分析

應用領域

  • 隧道各施工階段的滲流分析及流量驗算
  • 考慮降雨強度的路塹邊坡滲流分析
  • 堤壩滿水位 / 強降雨時的滲流分析
  • 水庫大壩滿水位 / 強降雨時的滲流分析
  • 考慮截水牆的滲流分析及流量計算
  • 開挖時的抽水泵設計

分析

  • 飽和分析提供Gardner、Frontal、Van Genuchten、
  • 使用者自定義滲流係數比函數
  • 不飽和分析提供Van Genuchten、使用者自定義體積含
  • 水量函數
  • 不飽和分析提供日本國土技術研究所 ( JICE ) 內建砂土、
  • 礫石土、粘土、及使用者自行定義的壓力水頭-體積含
  • 水量-滲透係數比相關函數輸入
  • 可考慮雙向滲流
  • 可定義不透水層
  • 可考慮貯水率影響
  • 可考慮負孔隙水壓
  • 提供穩態滲流分析和瞬態滲流分析功能
  • 可將滲流分析結果之孔隙水壓耦合至開挖 | 變形模組進行
  • 施工階段分析及邊坡分析模組進行安全係數計算

提供結果

  • 提供流量、流網結果
  • 提供浸潤線輸出
  • 提供滲流速度、水力坡降、滲流係數、體積含水量分布
  • 提供總水頭、壓力水頭、孔隙水壓力結果
  • 提供圖形、文字檔、表格結果

壓密模組>軟弱地盤壓密分析程式

應用領域

  • 計算軟弱粘土地盤的主要壓密及次要沉陷量
  • 計算砂質土的即時沉陷量
  • 不同地盤改良排水工法的壓密分析
  • 計算預壓密填土高度
  • 計算預壓工期管理
  • 反應壓密之強度增加耦合至邊坡模組進行土堤邊坡穩定分析
  • 有限元鄰近結構影響分析

分析

  • 針對不同預壓填土高度進行沉陷量初步分析
  • 可進行排水工法間距參數化分析
  • 可對不同排水工法類型進行參數化分析
  • 可考慮主要壓密及次要壓密
  • 提供PBD (排水版)、SCP (擠壓砂樁)、GCP (擠壓礫石樁)、
  • SD (砂井)、Pack (砂袋樁)、CD (圓柱排水)、Fiber (纖維排 水)等排水工法
  • 排水工法布設支援三角形布設及四方形布設
  • 單向度壓密分析提供填土區、砂土、粘土材料組合律
  • 2D有限元壓密分析提供彈性、Mohr Coulomb、修正劍橋
  • 粘土(Modified Cam Clay)、關口-太田(Sekiguchi-Ohta)
  • (彈塑性、彈粘塑性雙模式)材料組合律
  • 壓密度計算中提供Hansbo、Barron、Yoshikuni、Onoue
  • 計算方式
  • 壓密度計算中可考慮井阻(Well Resistance)及塗抹(Smear- Effect)效應

提供結果

  • 提供各土層隨時間變化的壓密沉陷曲線、壓密沉陷結果表格
  • 提供各土層隨時間變化壓密度曲線、壓密度結果表格
  • 提供各土層在各施工階段的強度增量、應力增量

樁基礎模組>樁基礎分析程式

應用領域

  • 樁基礎垂直沉陷計算
  • 樁基礎水平變形計算
  • 樁基礎內力計算
  • 樁基礎承載力計算

分析

  • 提供鋼管樁、預力混凝土樁、場鑄樁、使用者定義樁類型
  • 可考慮樁側摩擦力、樁端承載力的影響
  • 可考慮群樁效應折減係數
  • 可使用P-y曲線進行樁基位移分析(單樁、群樁)
  • 可反應樁頭狀態(fixed/hinged)
  • 可計算樁基水平反力係數
  • 可計算樁基垂直承載力

提供結果

  • 提供P-y分析各樁受力的結果
  • 自動產生P-y分析結果報告
  • 可即時顯示及即時變更樁布設情形
  • 提供不同基礎形式的比較結果
  • 提供圖形、文字檔、表格結果

動力分析模組>考慮土壤-結構互制分析的動力分析程式

應用領域

  • 確定各地層的地震波
  • 確定各土層的有效勁度及有效阻尼比
  • 地下箱涵、車庫、地下變電站等地下空間及地鐵、捷運的 耐震分析
  • 列車行車震動對周邊結構的影響分析
  • 爆破載重對周邊結構的影響分析

分析

  • 1D地盤反應分析(自由場分析)
  • 2D等效線性分析(土壤結構互制分析)
  • 反應譜分析
  • 自動生成彈簧邊界、阻尼邊界
  • 提供各國規範設計反應譜資料庫
  • 提供國外歷史大地震地震波資料庫
  • 提供各種土壤動力特性曲線資料庫

提供結果

  • 根據自由場分析計算各土層的地震波反應 (加速度、速度、 位移)
  • 根據2D等效線性分析計算地下結構受力
  • 通過爆破分析、列車行車分析獲得相鄰結構最大振動反應
--%>
