發文日:2023/06/09

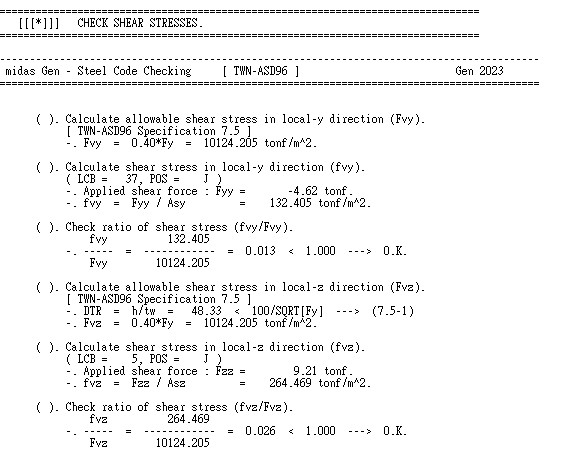

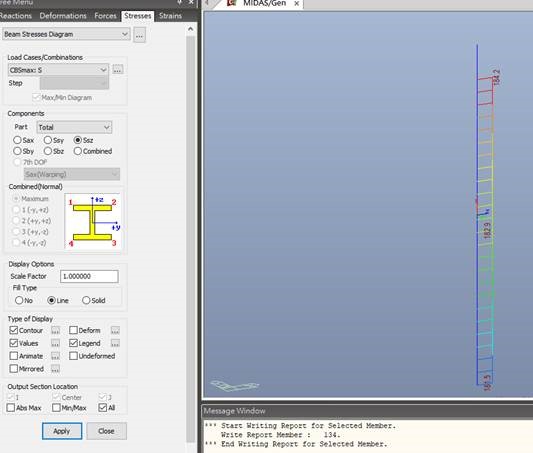

你好,一個問題請教 下圖的桿件為梁剪應力圖 (Ssz) 圖上的應力值怎麼跟報表計算的不相同
2023/06/15
如果您要看 Member 的 Design Force,您不能看 Beam Stress Diagram 的 Value。 在 Design > Force/Property > Steel/Cold Formed Design > Steel Member Design Force,您可以看 Member 的 Design Force。 比如說,我要看 Element 1 的 Design Force。 所以在 Design > Force/Property > Steel/Cold Formed Design > Steel Member Design Force > 輸入 Element 1 > 按 OK。 您可以看 Steel Code Check Detail Calculation 的 Value 跟 Steel Member Design Force 的 Value 一樣。 請您參考 PDF 檔案。
