發文日:2023/05/25
我想查看 Point support spring 的反力,但是調反力 (Y向) table 時,反力明細與總計的數值不太正常。(就是 FY 沒什麼數值,但是總和 80 幾 ton) (Load-case WY1) 我認為總和是對的,但是各點反力不對。只有 support 的位置有反力,點彈簧位置的反力都是0。
2023/05/25

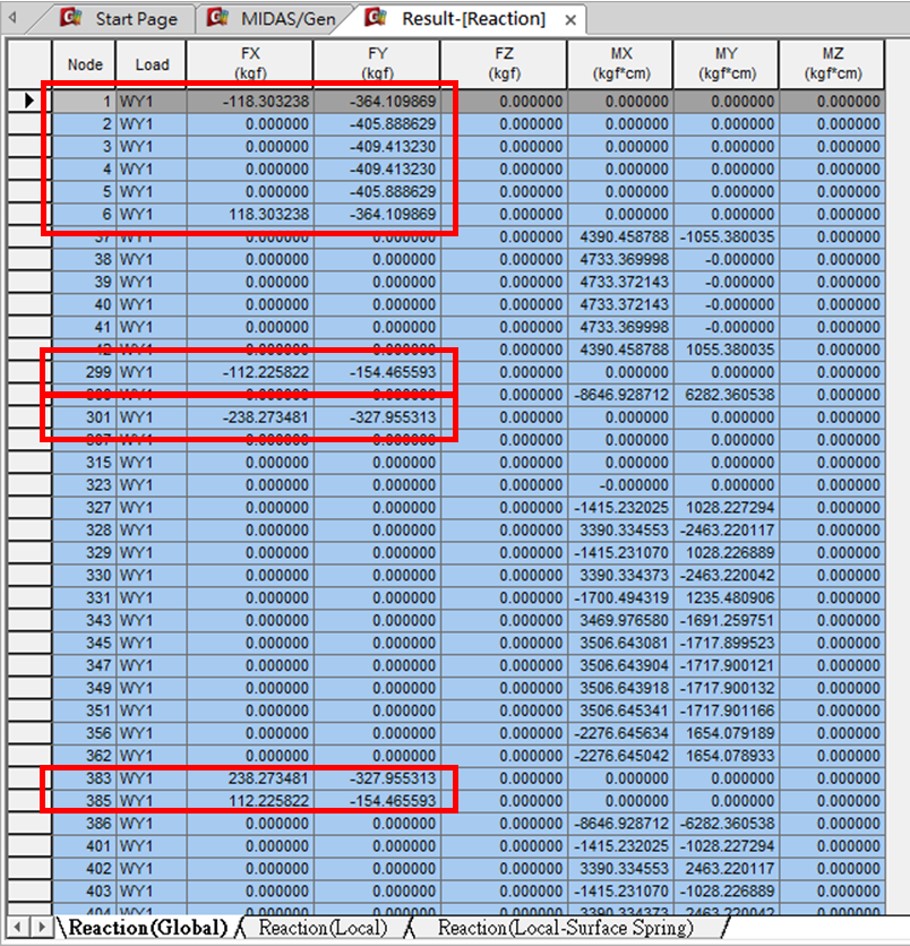

我已經看您的模型。 然後看 Support Reaction 的 Value 都是在結構的下面。 因為在 1F,Floor Diaphragm 是 Do Not Consider。 然後我看其他的 Support (Spring Support 和 Fixed Support) 在 2F 到 Roof。 在 2F 到 Roof,Floor Diaphragm 都是 Consider。所以應該 Support Reaction 沒有 Value。 所以您應該 Delete 那個 Floor Diaphragm。跑分析以後,Support Reaction 都有 Value。 請您參考 PDF 檔案如何解決這個問題。
