發文日：2023/05/26

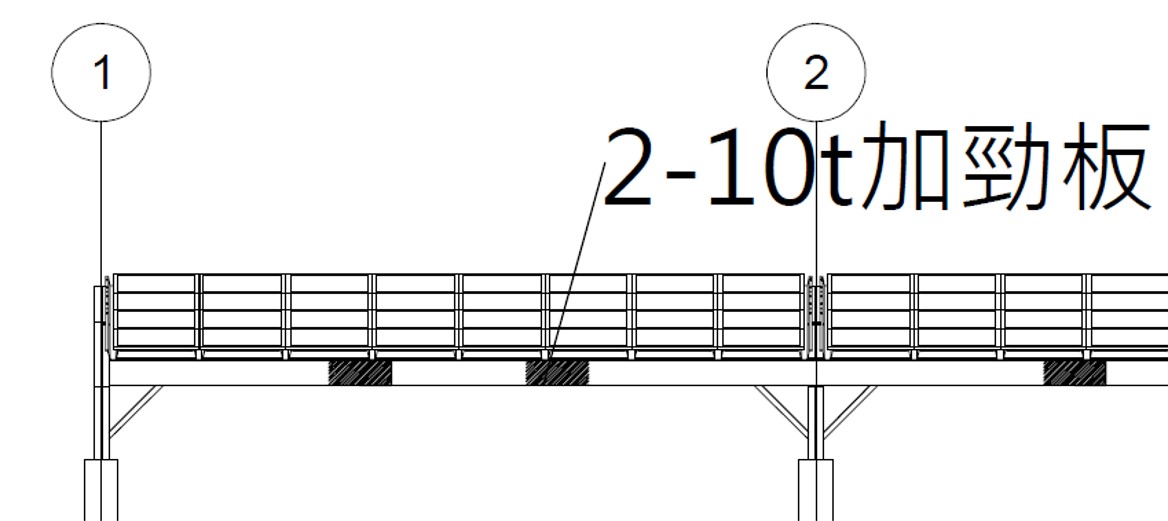

若鋼梁有如下圖這種加勁版，在模型中要如何模擬? (梁為H型鋼，該加勁版平行於H梁腹板，並焊接於上下翼板端點處)
2023/05/26
這個問題您可以做兩個斷面。 一個沒有 Stiffening Plate，一個有Stiffening Plate。 比如說我的梁尺寸是 RH 300x150x6.5x9。 所以我加 B1 是 RH 300x150x6.5x9 。然後我加另外一個斷面是 B2。 B2 的尺寸跟 B1 的一樣，但是 B2 的 Web thickness 是 6.5 (RH 300x150x6.5x9 的Web thickness) + 2x1.0 (2-10t Stiffening Plate 的厚度)。 請您參考 PDF 檔案如何解決這個問題。
