[ MIDAS技術部 ]
2023/11/22

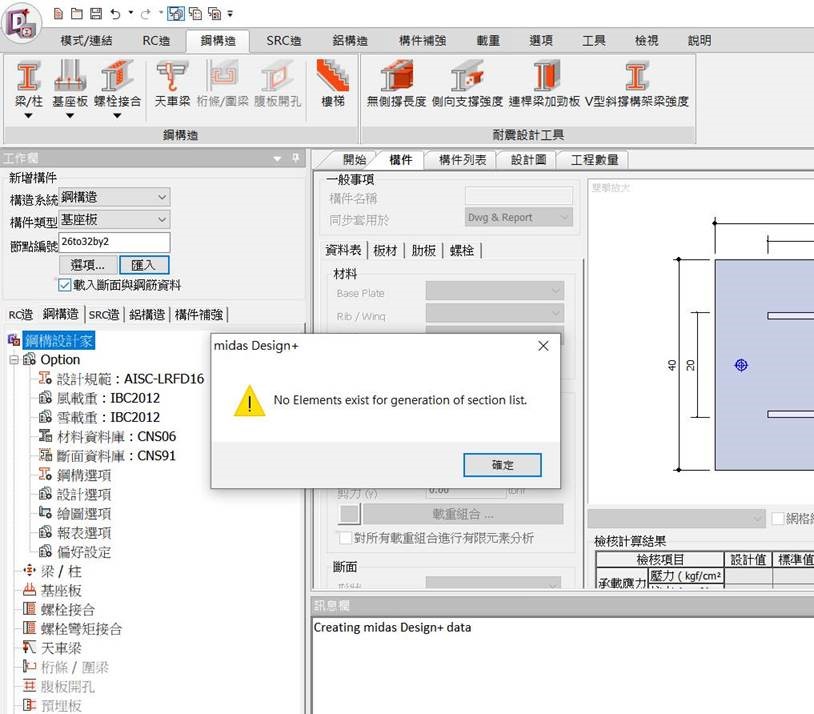

請確認以下有關Gen LINK Design+設定是否符合。
1. 在midas Link > Link Option 可以查看，Design+匯入Base Plate時需要讀取的Design Force Type。
如果選擇的是“ Design Force of Column”，那在Gen應同時選取對應的Column Elements。
2.Base Plate支援的Section Shape 有 H Section, Box, Pipe, Angle, Channel等，請確認Section Type是否符合可匯入的類型。
(Note: 冷軋型鋼Cold-Formed Channel Section Type無法直接匯入Design+)
詳細內容請參考PDF文件說明。
