發文日:2023/01/13
請問在進行Meshed Slab Design功能的時候,對版進行鋼筋設計檢核,要怎麼判斷配筋方向 Dir.1 跟 Dir.2 是指哪個方向呢?
2023/01/13
程式預設Dir.1 是Global X向,Dir.2是與Dir.1 夾 90度。

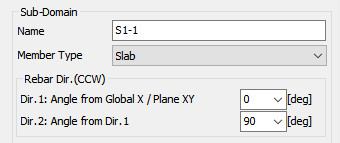

版鋼筋配置方向可以由 Node/Element > Mesh > Define Sub-Domain 功能指令,於視窗中的 Sub-Domain 區域內 "Rebar Dir.(CCW)" 項目做確認。針對異形版配置鋼筋方向,亦於此處修改確認。
