發文日:2023/08/18

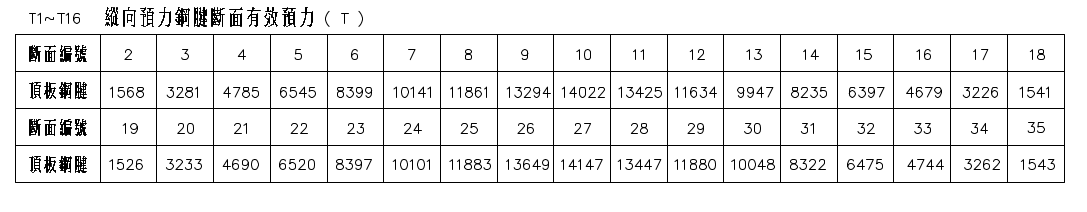

請問在midas Civil 進行預應力施工階段分析後,如何看到每個節塊斷面的鋼鍵有效預力?
2023/08/18

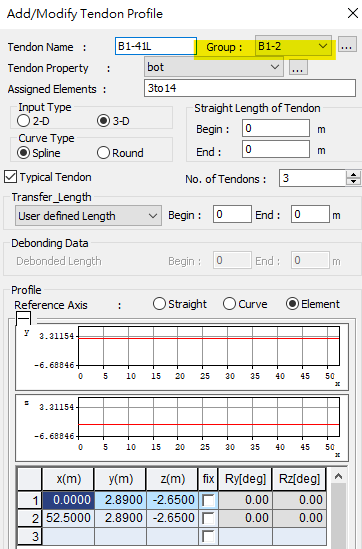

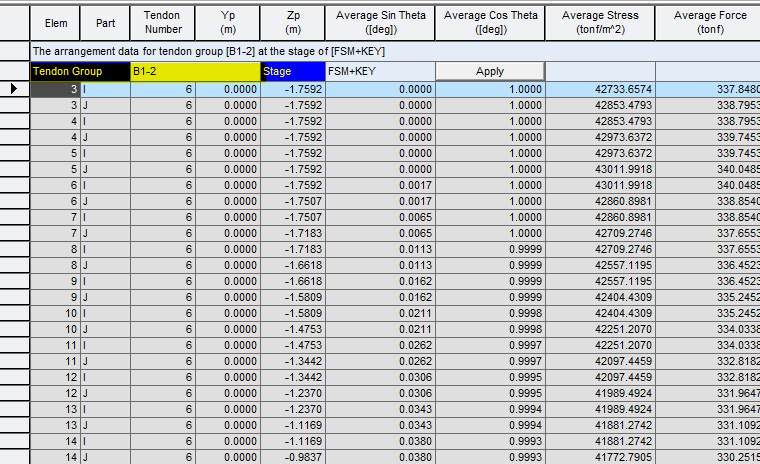

進行預應力施工階段分析後,斷面的鋼鍵有效預力可由 Results > Result Tables > Tendon > Tendon Arrangement 表格查看。 在Tendon Arrangement Table 上方可以選擇該斷面鋼鍵對應的 Tendon Group 與 Stage 施工階段,按 Apply 列出數據資料。 若模型內沒有特別設定Tendon Group時,表格輸出的是單根Tendon的結果,若有設定Tendon Group就可以查看斷面上鋼腱群的總和。 一般可按節塊定義底版與頂版的Tendon Group,或是分散定義群組後再自行總和結果。 Tendon Group 鋼腱群的總和有效預力 = 鋼腱數量(Tendon Number) x 平均預力 (Average Force) 。 注意到,Tendon Group設定後,需要在設定Tendon Profile的時候,將其指定到對應的Tendon Group內。
2023/08/30
PDF檔案提供下載備存。
