為分析者開發的MeshFree軟體,能夠超越網格劃分的局限性。分析者在做分析的時候,網格劃分往往是不可避免的工作,網格劃分的局限性會直接影響到整個分析。MeshFree軟體利用結構化網格,工程師不需要考慮幾何模型的複雜性,不需要網格劃分,能夠快速得到分析結果。
複雜的CAD模型不用簡化就可以分析

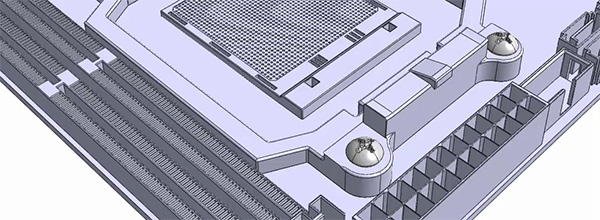

FEM方法在分析複雜結構的時候,得到高品質的網格會很困難,所以會導致得不到準確的分析結果,但是MeshFree採用的是結構化網格,這種結構化網格會在結構曲面上自動形成邊界,無需考慮CAD模型的複雜性,無需進行網格劃分就能夠得到理想的結果。
省略了模型簡化工作,省略了網格劃分過程,整個分析過程很快能完成

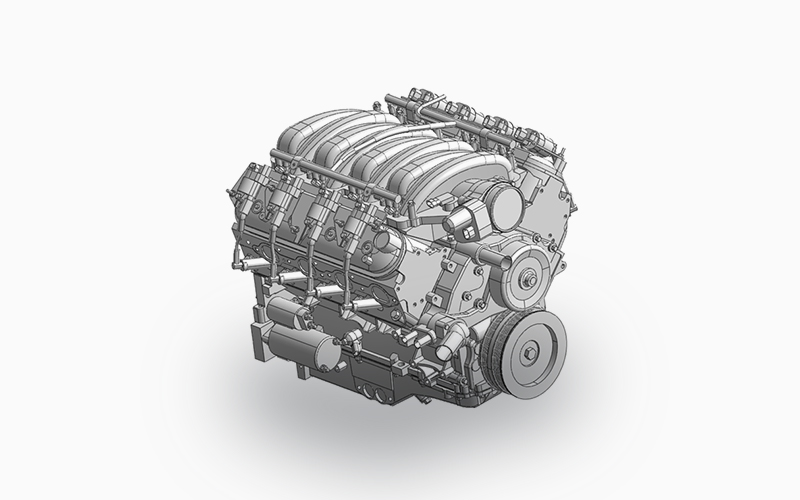

下圖是發動機分析,採用MeshFree軟體進行分析,能夠將時間縮短60%以上。
不用理想化模型就可以進行準確地分析

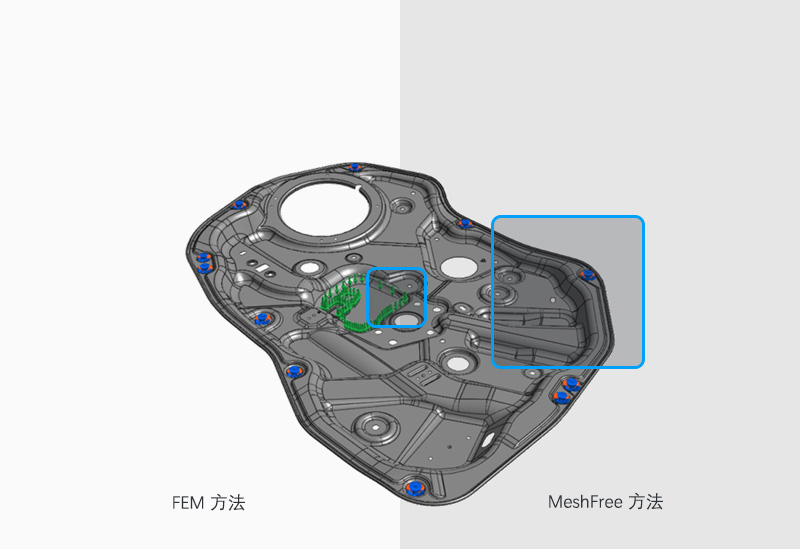

對於FEM方法,大規模裝配體結構以及其他複雜模型的分析需要更多的專業知識和經驗對於模型進行理想化處理,但是理想化處理後可能會導致結構分析的不準確。MeshFree方法能夠避免這種情況,無需對原有的模型進行理想化的處理。
MIDAS和韓國三星公司共同開發MeshFree軟體,並通過一系列的案例驗證了分析結果的可靠性
採用NAFEMS(國際有限元工程師協會)提供的標準模型對MeshFree軟體進行驗證,將計算結果與現有的FEM計算結果進行對比,兩者的誤差在4%以內。您可以用MeshFree軟體進行不同方案的計算,並確定最優結果。
